PVT-太陽能接收器熱和電流的輸
混合動力太陽能光伏空氣接收器
冷卻系統太陽發電能接收器具有最理想的功率輸出，外部新鮮空氣預熱，獲得免費的太陽熱能。
混合動力太陽能接收器輸出的電流和熱量
由強制冷卻來提高太陽能發電量 ，由免費的太陽能來預熱外部空氣最大限度使用太陽能：10平方米的屋頂面積產生（每小時）1.59KW電功率（度電）+4.8KW峰值熱量（6塊*0.8KW制熱量/塊）=6.39kWp
開發的技術背景
太陽能量穿透在光伏模塊中只被轉化為電能的15%。輻射能的市長部分變成了熱量，它降低了電池的效率，使其產生電流。因此，有了太陽能電站，必須保證良好的散熱，通常是由模塊的后通風。
在混合太陽能接收集器中，這些模塊通過循環的方式被冷卻，如果需要的話，可以利用被加熱的空氣，用于其他的。

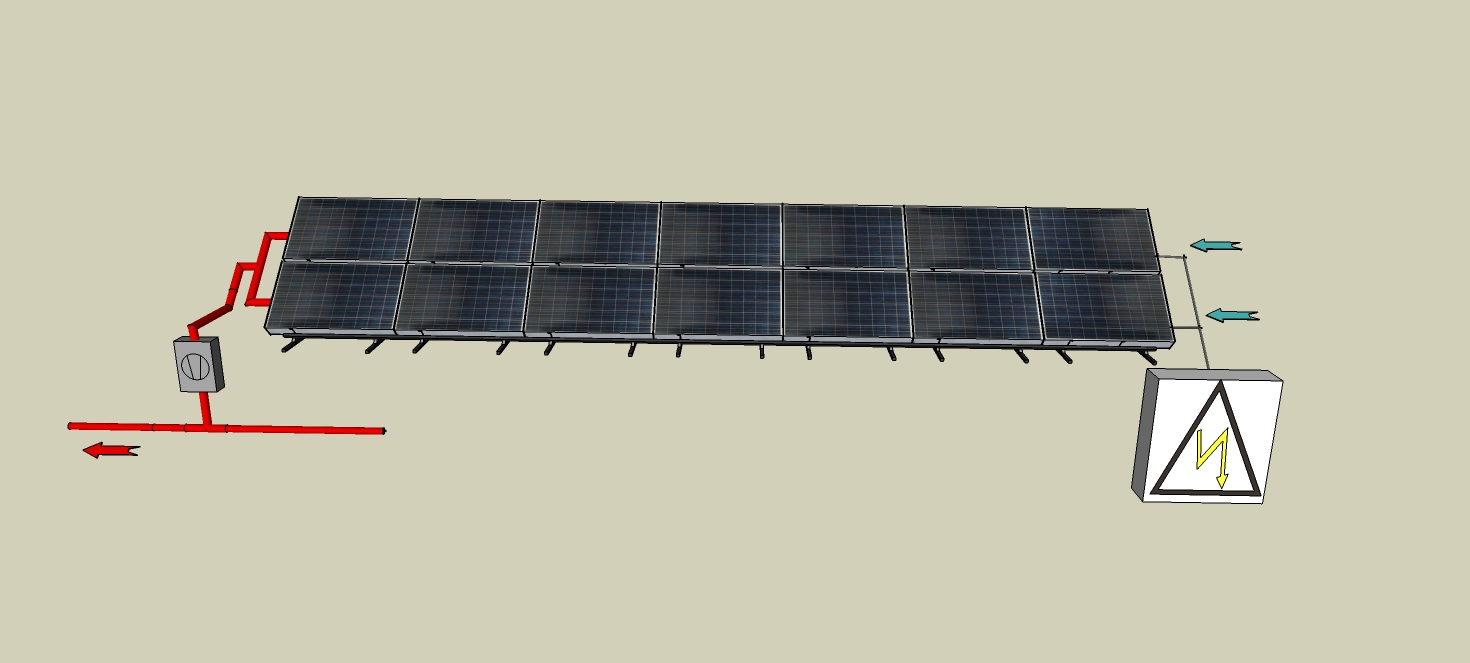

混合動力太陽能接收器發電和發熱安裝示意圖
明天能源的混合動力太陽能接收器，測試按照太陽能系統要求進行的,包括:
采用鋁合金框架的熱鍍鋅鋼殼，內部保溫材料、吸收板和表面的光伏板?；旌蟿?dòng)力太陽能接收器 有三種材料組成，一個PVT光伏板(PVT-a-1),一個空氣過濾器(PVT-A-2)和2個風管連接器(PV-T-3)和一個安裝支架，就可以直接連接成一個標準的PVT接收器。

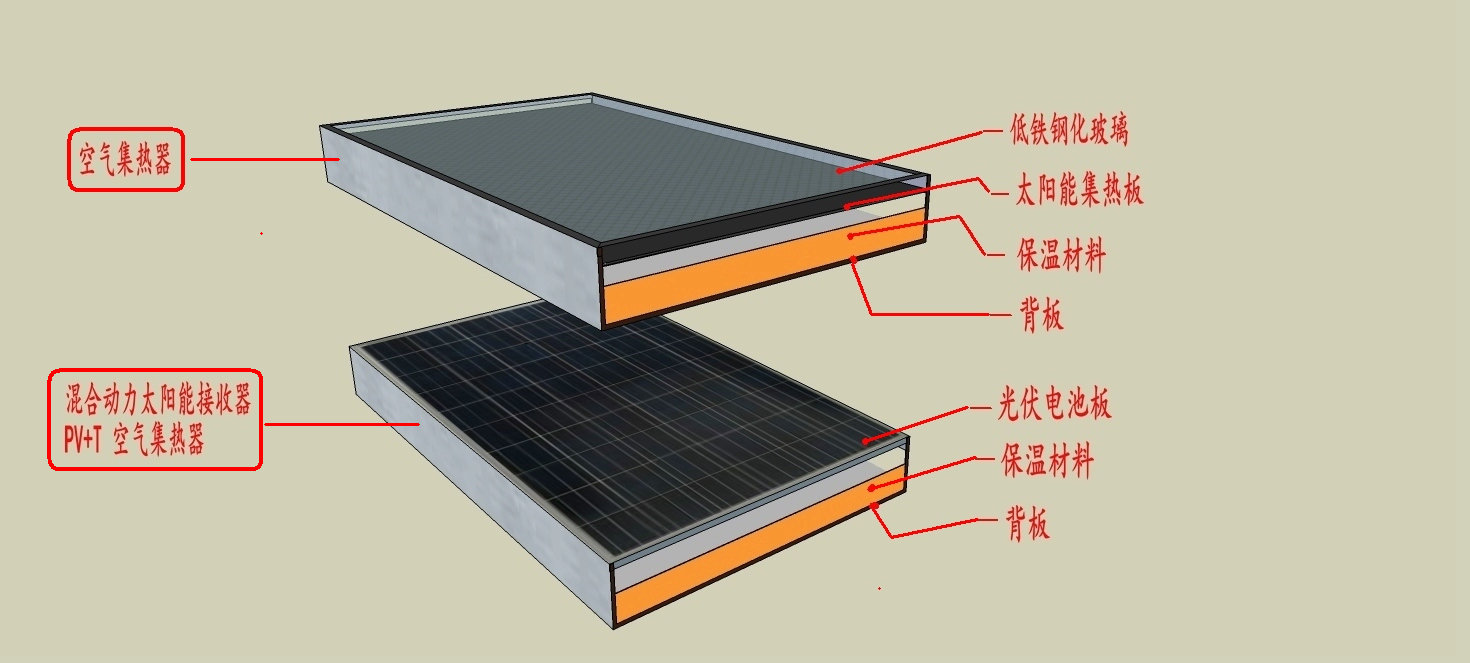

專業的太陽能空氣集熱器和混合動力以內接收器內部結構比較

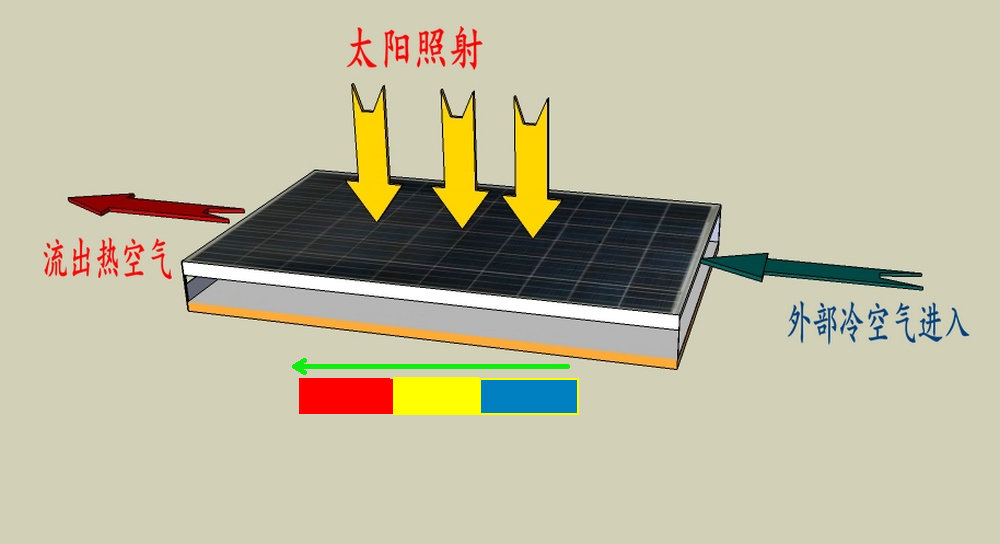

混合動力太陽能接收器加熱空氣 示意圖
混合動力太陽能接收器參數表
|
長x寬x厚 |
1735X1000X180mm |
|
Surface of a collector接收器表面積 |
1,73 m2 |
|
單排長度（太陽能接收器數量） |
10–40m(6-23 collectors) |
|
電功率 |
PMpp 240Wp |
|
光電轉換效率 |
15% |
|
電 壓 |
Uoc/ UMpp 36,5 / 29,0 V |
|
電 流 |
Isc/ IMpp 8,71 / 7,94 A |
|
標準測試條件 |
1000W/m2; 25°C; AM 1,5 |
|
制熱功率 |
800 Wp |
|
標準熱系統效率 |
45% |
|
溫 升 |
20℃ |
|
每平方米接收器空氣流量值 |
40-100 m3/h |
|
排接收器空氣流量值 |
800-2000 m3/h |
|
停滯溫度（最大） |
Tmax 100°C |
|
太陽能輻射 |
800W/m2 |
|
每平方米接收器表面積空氣流量值 |
50m3/h |
安裝方式
嵌入式或者獨立于屋頂安裝；立面安裝-墻體前面掛裝。
能量輸出
電：經過逆變器供電（5KW以內輸出220V，5KW以上輸出380V，50HZ）
熱：預熱的空氣直接供給加熱或者過程加熱,或者帶通風口的強制循環,或者帶下垂風門(自動關閉)，如果不需要熱供給時。
混合動力光伏太陽能空氣接收器的應用
新鮮空氣-供給一個需要常年使用的循環加熱等等的系統，例如干燥系統，室內游泳池，噴漆車間，房間加熱。
太陽能電功率和熱功率的產生是在一個有限制面積的屋頂上進行的。
 |
 |
